Mustat lasit 1/98 - Koodaustaulukot

Koodaustaulukot

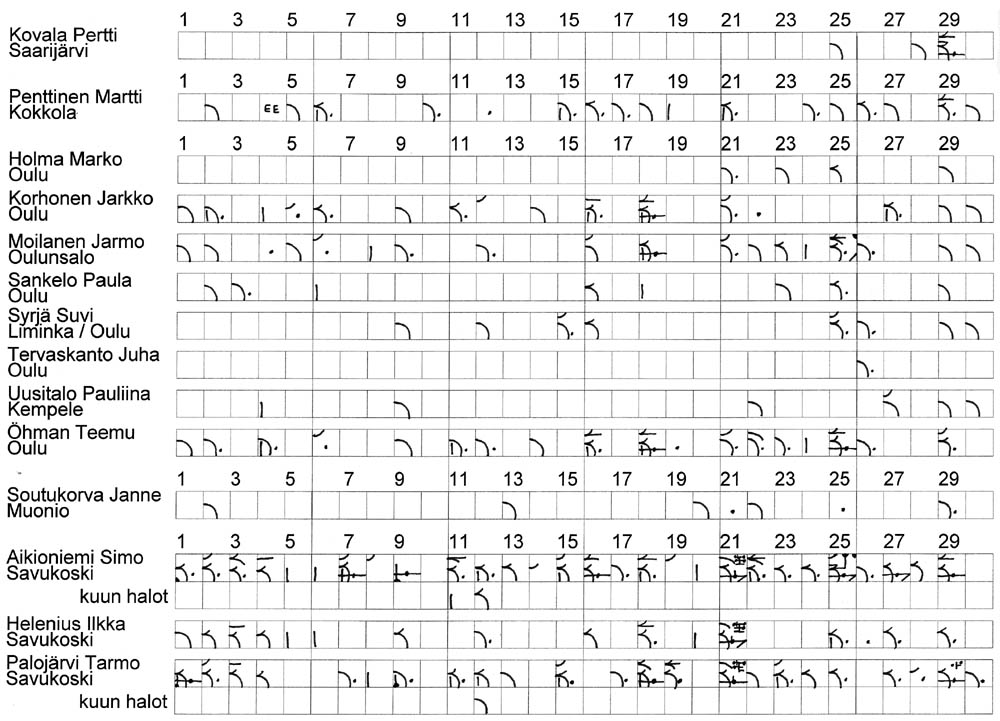

KOODAUSTAULUKKO HUHTIKUULTA 1997

Klikkaa taulukkoa niin näet parempilaatuisen version siitä.

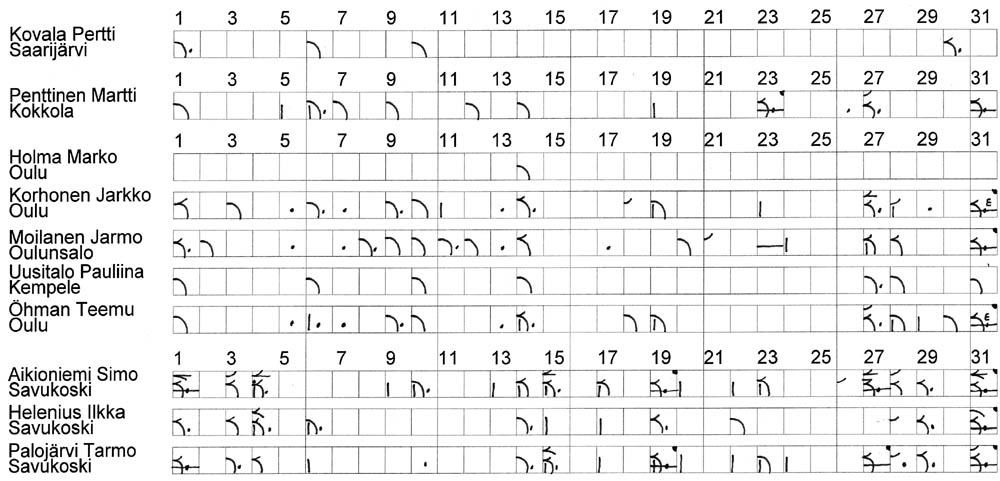

KOODAUSTAULUKKO TOUKOKUULTA 1997

Klikkaa taulukkoa niin näet parempilaatuisen version siitä.

KOLME ESIMERKKIÄ KEVÄÄN HALONÄYTELMISTÄ:

4.4.1997 /Martti Penttinen

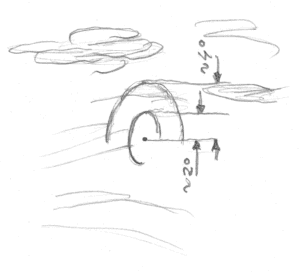

Martti Penttisen tuplaellipsi Kokkolassa 4. huhtikuuta 1997.

21.4.1997 / Tarmo Palojärvi

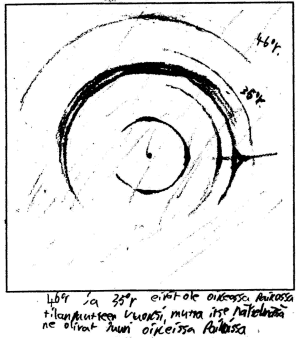

Tarmo Palojärven havainto kevään ykkösnäytelmästä 21. huhtikuuta 1997 Savukoskella.

29.4.1997 / Pertti Kovala

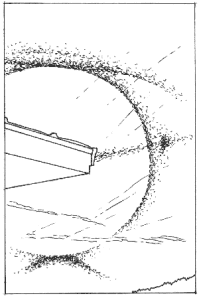

Peitepiirros Pertti Kovalan 29. huhtikuuta 1997 kuvaamasta Saarijärven halonäytelmästä.

Halokoodauksen selitykset

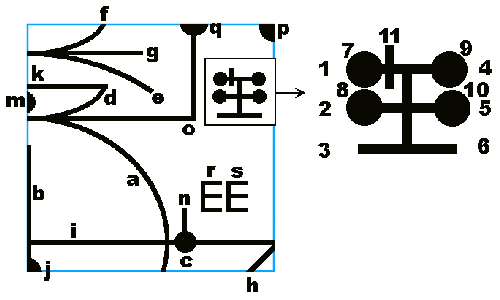

Kaavio koodaustaulukoissa käytetyistä koodeista. Koodaus seuraa Ursan halojaoston koodaustaulukoissa käytettyjä symboleja. Pyramidihalojen symbolit on vielä eritelty oikealla suurennetussa kaaviossa.

Halokoodaus



Kirjaintunnusten selitykset
a) 22° rengas
b) auringonpilari
c) sivuauringot
d) 22° sivuavat kaaret
e) 46° rengas
f) zeniitinympäristön kaari
g) 46° ylläsivuava kaari
h) 46° allasivuavat kaaret
i) horisonttirengas
j) ala-aurinko
k) Parryn kaari
m) yläkupera Parryn kaari
n) Lowitzin kaaret
o) Wegenerin vasta-aurinkokaaret
p) 120° sivuauringot
q) vasta-aurinko (Greenlerin vasta-aurinkokaaret)
r ja s) ellipsihalot, niin monta E-merkkiä kuin erikokoisia ellipsejä näkyvissä.		 Numerotunnusten selitykset
1) 9° rengas (van Buijsenin halo)
2) 18° rengas (Rankinin halo)
3) 20° rengas (Burneyn halo)
4) 23° rengas (Barkowin halo)
5) 24° rengas (Dutheilin halo)
6) 35° rengas (Feuilléen halo)
7) 9° parheliat (parroidit)
8) 18° parheliat (parroidit)
9) 23° parheliat (parroidit)
10) 24° parheliat (parroidit)
11) 9° sivuavat kaaret

Pyramidihalojen runsauden vuoksi on tällainen esittämistapa hiukan hankala kun koodaustaulukon ruudut ovat melkoisen pieniä. Esimerkiksi 9° sivuavien selvä esittäminen on siksi hankalaa että tässä on käytetty pystyviivaa vaikka muissa koodaustaulukoissa se on esitetty hiukan toisella tavalla.
