SBIG STL1001E CCD-kameran käyttö

Taustatietoa

Artjärven havaintokeskuksella on Santa Barbara Instruments valmistama tähtitieteellinen CCD-kamera.

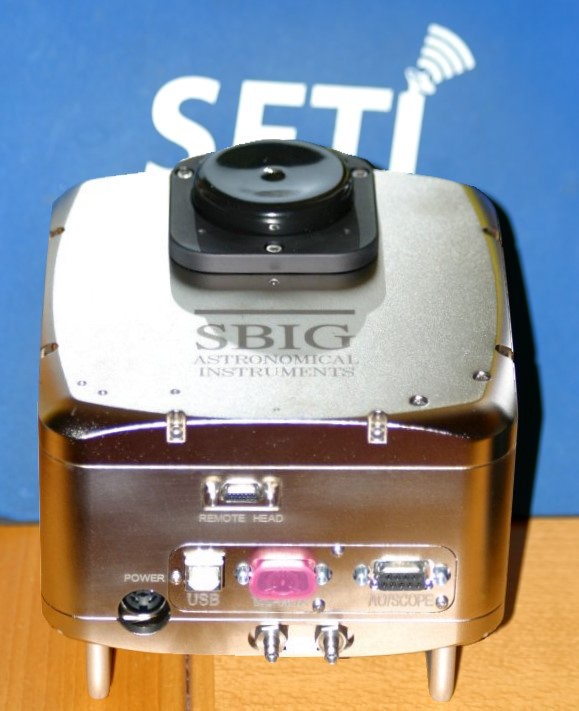

kameran kuva

Kodak Enhanced KAF-1001E, 1024 X 1024 pikseliä

pikselin koko 24 X 24 mikronia

kennon koko 24,6 X 24,6 mm

kuvakulma 40cm Meaden polttotasolla 22' X 22'

NABG (Non Anti Bloming Gates)

kaivojen syvyys 150.000 elektronia

pimeävirta noin 1 e^--/pikseli/sekunti @ -25^oC (ihannelämpötila)

lukumelu 15 e-RMS

A/D gain 2,2e-/ADU

jäähdytysteho -50^oC alle ulkolämpötilan
lukunopeus 2,5 sekuntia/koko kenno (USB 1.1)

valotusajat 0,11 sekuntia - tunti

binnaukset 1X1, 2X2 ja 3X3

paino on noin 2 kiloa filttereineen

Kameran asennus

Kaukoputkeen jätetään moottoritarkennin ja poistetaan kulmapeili. CCD työnnetään tarkennusputkeen ja kiinnitetään kahdella ruuvilla. Turvakyösi kytketään kaukoputkeen siltä varalta, että kiinnitys pettää. HUOMIO: CCD:n johdot on kytkettävä ENNEN kuin virta kytketään siihen tai kaukoputkeen! Virtakytkin sijaitsee tornin alakerran jääkaapin yläosassa. Katso myös tornin käyttöohjeita.

Kuvienotto MaxIm DL 4 CCD ohjelmalla

Jos mukana on kannettava tietokone voidaan karkea tarkennus suorittaa tornissa, muussa tapauksessa kuvat otetaan ohjausrakennuksessa ja tarkennuksen suorittaa tornioperaattori. MaxIm DL ohjelman View/CCD Control Window valikon Focus-välilehdellä kuvaten saadaan alustava tarkennus suoritettua kaukoputken nuppia kääntämällä. Tämän jälkeen lukitaan peili lukitusnamiskasta, ripustetaan lukituksesta varoittava lappu tarkentimen nupppiin ja suoritetaan moottorifokusointi tietokoneitse. Kannettavassa tietokoneessa tulee olla installoituna MaxIm DL ohjelma ( CD ohjausrakennuksessa ) sekä internetistä haetut SBIG-ajurit ( ftp://ftp.sbig.com/pub/SetupDriverChecker.exe ); kannettava kytketään CCD:n USB-johtoon.

Telescope Control (ctrl-T)

Kaukoputkea voidaan ohjata kohteeseen sekä MaxIm DL että TheSky ohjelmalla.

CCD Control (ctrl-W)

Tarkennus ja kuvien näppääminen tapahtuu MaxIm DL ohjelmalla.

Tiedostot

Tähtikalliolla otetut kuvat tallennetaan kuvankäsittelykoneeseen ja CD/DVD-levyille tai Ursan palvelimelle.
Tiedostot viedään päivämäärän mukaiseen hakemistoon:

"vuosi"\"kuu"\"päivä"\
esimerkiksi 2005\03\26\

Tiedostot nimetään:

"kohde"_"binnaus"_"valotus"_"numero""suodin".fit
esimerkiksi IC434_bin1_120s_001V.fit
dark_bin1_120s_001.fit
flat_bin1_0.3s_001V.fit
bias_bin1.fit

Binnaus ja valotusaika on hyvä olla nimessä kalibroinnin helpottamiseksi. Jos käyttää sequence toimintoa, niin nimeä ei tarvitse kirjoittaa joka kuvalle itse, ohjelma täydentää automaattisesti juoksevan numeron ja suotimen. Darkeissa ja biaseissa suodatinta ei käytetä; biaseissahan valotusaika on aina nolla.

FITS-tiedostomuoto (.fit)

FITS-tiedosto sisältää raakakuvan ja sen tiedot: mm. kennon lämpötila, kuvausajankohta, valotusaika ja binnaus
sekä käyttäjän asettamia tietoja: havaitsija, kohde ja instrumentit.

Esimerkiksi:

    SIMPLE  	= T
    BITPIX  	= 16 /8 unsigned int, 16 & 32 int, -32 & -64 real
    NAXIS   	= 2 /number of axes
    NAXIS1  	= 1024 /fastest changing axis
    NAXIS2  	= 1024 /next to fastest changing axis
    OBJECT  	= 'IC434   '
    TELESCOP	= 'Meade 40cm LX200GPS'
    INSTRUME	= 'SBIG STL1001E'
    OBSERVER	= 'Jorma Ryske'
    NOTES   	= 'käyttökurssin 2. kuva'
    DATE-OBS	= '2005-03-26'        /YYYY-MM-DD observation start date, UT
    TIME-OBS	= '19:34:54'          /HH:MM:SS observation start time, UT
    EXPTIME 	= 120.00000000000000  /Exposure time in seconds
    SET-TEMP	= -25.000000000000000 /CCD temperature setpoint in C
    CCD-TEMP	= -25.401875508501185 /CCD temperature at start of exposure in C
    XPIXSZ  	= 24.000000000000000  /Image Pixel Width in microns
    YPIXSZ  	= 24.000000000000000  /Image Pixel Height in microns
    XBINNING	= 1
    YBINNING	= 1
    XORGSUBF	= 0
    YORGSUBF	= 0
    IMAGETYP	= 'LIGHT   '
    BSCALE  	= 1.0000000000000000  /physical = BZERO + BSCALE*array_value
    BZERO   	= 32768.000000000000  /physical = BZERO + BSCALE*array_value

Lisätietoa FITS-tiedostomuodosta (NASA).

Kuvankäsittelystä

hevosenpääsumu ic434.jpg, valotus: 120 sekuntia

Darkkeja ja flättejä otetaan ainakin viisi kappaletta per sessio, biaseja 10 (nopeat ottaa!).

MaxIm DL ohjelmalla kalibroiti on helppoa: Set calibration... ja sieltä oikea hakemisto ja alareunasta Auto-generate.

Darkeille median suodatus sekä fläteille ja biaseille keskiarvo.

Katso myös Jyväskylän Siriuksen CCD-ohjeet.
