40 senttinen Meade LX200GPS kaukoputki
Taustatietoa
 |
Artjärven havaintokeskuksen kaukoputki on suurin sarjavalmisteisista Schmidt-Cassegrain tyyppisistä teleskoopeista.
Kaukoputki on täyttää kaikki tähtiharrastajien odotukset erittäin laadukkaana havaintovälineenä, ja näillä saadut tulokset ovat kansainvälisestikin huippuluokkaa.
Valmisputken etuina on mm. takuu ja varaosien
saatavuus sekä lisätarvikkeiden runsaus, kun taas vastaavasti itsetehtyä
olisi pitänyt itse myös korjata ja kehittää.
|
Optiikka

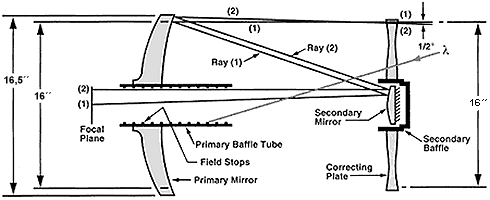

Kaukoputki on tyypiltään Schmidt-Cassegrain peiliteleskooppi, joten siinä on kahden
peilin (pääpeili ja apupeili) lisäksi kaukoputken suuaukossa erityinen korjauslinssi,
joka korjaa pallomaisen pääpeilin aiheuttamat kuvausvirheet. Hulppean 416 mm läpimittaisen
pääpeilin heijastama valo heijastuu takaisin korjauslinssiin kiinnitetyn apupeilin kautta
sen keskellä olevasta reijästä kaukoputken takana olevaan polttopisteeseen. Pääpeilin
aukkosuhde on 3, mutta kupera apupeili pidentää kaukoputken polttovälin neljään metriin.
Tämä ratkaisu tekee putkesta poltoväliin nähden erittäin lyhyen, alle yhden metrin
mittaisen, joten kaukoputkea on helppoa käsitellä. Kaukoputki fokusoidaan siirtämällä
pääpeiliä ruuvilla edestakaisin. Teoreettinen erotuskyky on 0.3 kaarisekuntia ja suurin
käyttökelpoinen suurennus (800x) saavutetaan 5 mm polttovälisellä okulaarilla.

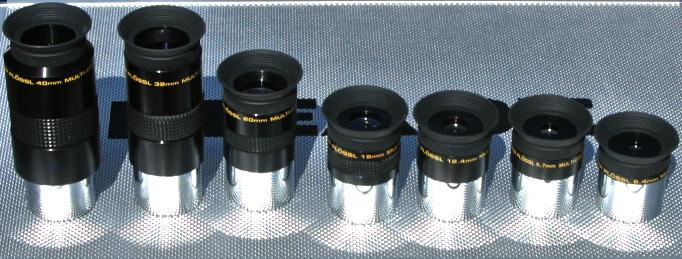

Kaukoputken mukana tuli täydellinen okulaarisetti.
Jalusta
 |

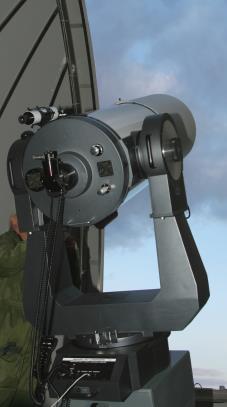

Jalustaratkaisuna on erittäin tukeva U-kirjaimen muotoine haarukka, jonka yläpäähän
teleskooppi on kiinnitetty putken molemmilta puolilta. Haarukka on alumiinivalua ja hyvin
tilava, joten vaikka sen perään kiinnittäisi CCD-kameran niin sillä pääsee katsomaan aivan
taivaan pohjoisnapaan saakka. Kaukoputki kääntyy deklinaatiosuunnassa haarukan valissä kun
rektaskensiosuunta on toteutettu taas koko haarukkaa kääntämällä.
Kaukoputkea voidaan kääntää käsin avaamalla lukitukset tai sähköisesti sisäänrakennetuilla servomoottoreilla.
Suurin kääntönopeus moottoreilla on 4 astetta sekunnissa ja hitain 15 kaarisekuntia
sekunnissa.
Kaukoputki painaa noin 120 kiloa, josta jalustan osuus on noin puolet, joten
ihan pikkuputkesta ei tosiaankaan ole kyse.
|
Ohjausjärjestelmä
 |
LX200GPS teleskoopin 'aivot' ovat sen jalustan sisään asennettu tietokone, joka ohjaa
teleskoopin kaikkia toimintoja. Sen verkosta päivitettävässä muistissa on yli 145.000 kohteen tiedot, joten sen
läpikäymiseen mennee jokunen havaintoyö!
Mukana ovat täydellisinä mm. Messier, NGC, IC, MCG, Caldwell, Herschel, Abell, Arp, Hipparcos, Uppsala ja SAO luettelot,
lisäksi myös 28.484 muuttuvaa tähteä ja Kuu ja kaikki planeetat.
Kun kaukoputki on aluksi suunnattu, niin kohteet löytyvät helposti tietokoneen
kääntäessä kaukoputkea.
|
 |

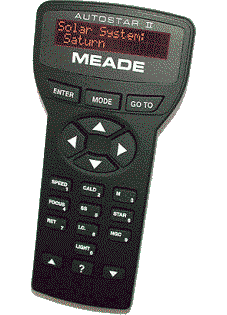

Kaikkia toimintoja ohjataan käsiohjaimesta, jossa on näppäimistön
lisäksi muutaman tekstirivin nestekidenäyttö. Kaukoputken käyttö on helppoa, kun
esimerkiksi halutaan katsoa Herkuleen pallomaista tähtijoukkoa näppäillään seuraavasti:
[M] [1] [3] [Enter] [Goto] ja muutamassa sekunnissa kohde on kaukoputken kuvakentässä.
Muita ohjausjärjestelmän hienouksia ovat mm. Programmable Smart Drive eli kaukoputki
voidaan ohjelmoida seuraamaan tähtitaivaan liikettä erittäin tarkasti ja High-Precision
Pointing, jonka avulla on mahdollista saavuttaa noin 1 kaariminuutin suuntaustarkkuus.
Kaukoputkessa on myös monipuoliset liitynnät mm. CCD-kameralle automaattiseurantaa varten
ja tietokoneelle, jolloin kaukoputkea voidaan käyttää ohjausrakennuksesta käsin.
|
Teknisiä tietoja
Kaukoputki on tyypiltään Schmidt-Cassegrain, eli siinä on pallopintainen pääpeili
ja erityisen korjauslinssin keskelle kiinnitetty kupera apupeili.
Pääpeili on hyvin lyhytpolttovälinen, joten putkikin on lyhyt.
Kupera apupeili pidentää polttovälin täyteen neljään metriin ja heijastaa kaukoputken keräämän valon
pääpeilin keskellä olevasta reijästä kaukoputken taakse. Korjauslasi korjaa pallopintaisen pääpeilin
kuvausvirheitä.
Pääpeilin läpimitta: 415,9 mm
Korjauslinssin läpimitta: 406,4 mm
Polttoväli: 4064 mm
Aukkosuhde: 10
Visuaalimagnitudi: 16 (max)
Kuvausmagnitudi: 20 (max)
Suurin suurennus: 800
Meaden suomenkieliset käyttöohjeet löytyvät täältä.

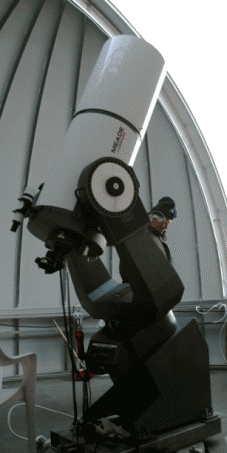

Kaukoputki on kaikkien Ursalaisten käytössä havaintokeskuksen valmistuttua.
Se on täyttänyt kaikki odotukset huippulaatuisena havaintovälineenä Artjärven erinomaisissa havainto-olosuhteissa.
Lisätietoa teleskoopista englanniksi löytyy Meaden kotisivuilta.
|
